型號
|
規格
|
長（mm）
|
寬
|
高
|
排距
|
針距
|
針徑
|
|
EE13
|
立式3+3
|
13
|
12.5
|
11.35
|
8.5
|
2.5
|
0.6
|
|
EE13
|
立式5+5
|
12.5
|
12.5
|
11.5
|
8.5
|
2.5
|
0.6
|
|
EE13
|
立式加寬5+5
|
12.7
|
16
|
10.9
|
13.5
|
2.5
|
0.6
|
|
EE13
|
立式加寬5+2
|
19.8
|
16.6
|
14
|
16.5
|
2.5-5
|
0.6
|
|
EE13
|
臥式4+4
|
13.2
|
13.2
|
12.2
|
10
|
2.5
|
0.6
|
|
EE13
|
臥式5+5
|
14
|
13.9
|
13.6
|
10.3
|
2.5
|
0.6
|
|
EE13
|
臥式加寬5+2
|
13
|
20.8
|
13.4
|
16.5
|
2.5
|
0.6
|
以上為公司
以上為公司常用骨架樣式，其它款式暫未列入其中，歡迎咨詢。本公司可按客戶要求定制各種規格EE13高頻變壓器。
二. EE13高頻變壓器性能
1.工作頻率：20kHz-500KHz
2.輸出功率：0.5 to 10 W
3.工作溫度：-40℃ to +125℃
4.儲存溫度：-25℃ to +85℃
5.儲存濕度：30 to 95%
三. EE13高頻變壓器的特點

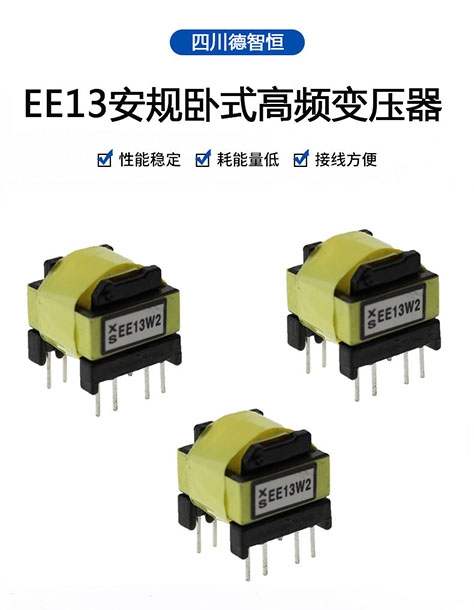

EE13臥式高頻變壓器具有尺寸小，價格便宜，可靠性高的特點。EE型變壓器是基本型的鐵氧體磁芯，性能穩定，成本低，電流大。廣泛應用于電源轉換和線路濾波。體積由小到大，滿足各種應用電路的需求。 如使用耐溫155℃或180℃聚安脂漆包線，可滿足不同的溫度條件，適用于各種開關電源及逆變器，UPS等。
四. EE13高頻變壓器的應用
EE-13臥式高頻變壓器常應用于手機充電器、DC-DC轉換器、驅動變壓器、數碼相機、手持式開關電源充電器等。
