一、共模電感介紹

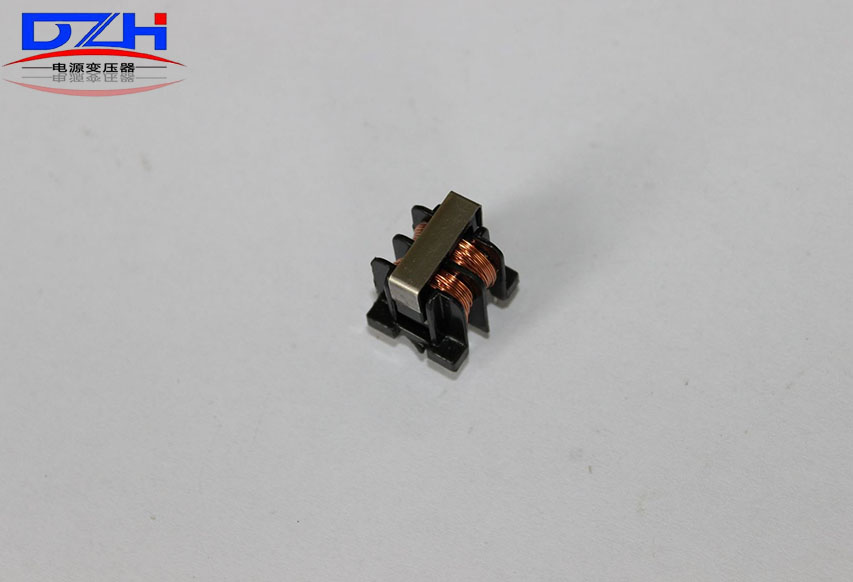

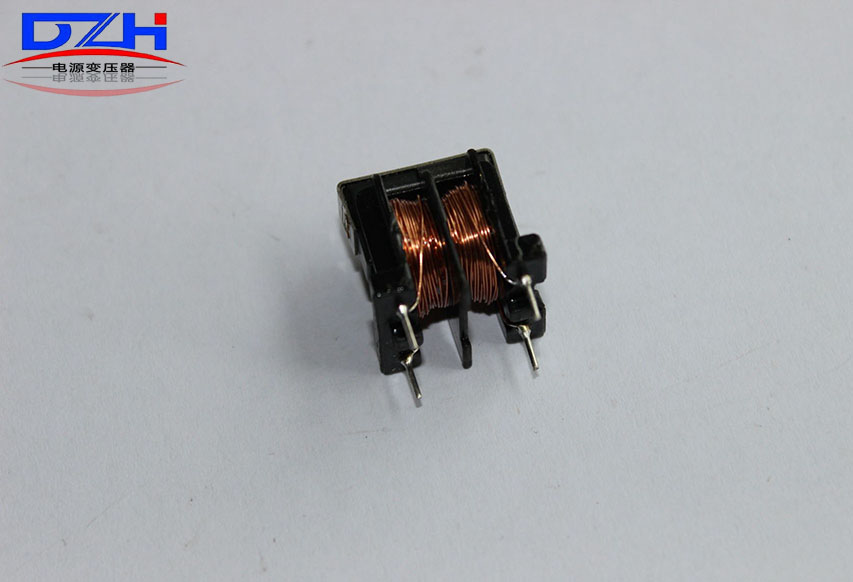

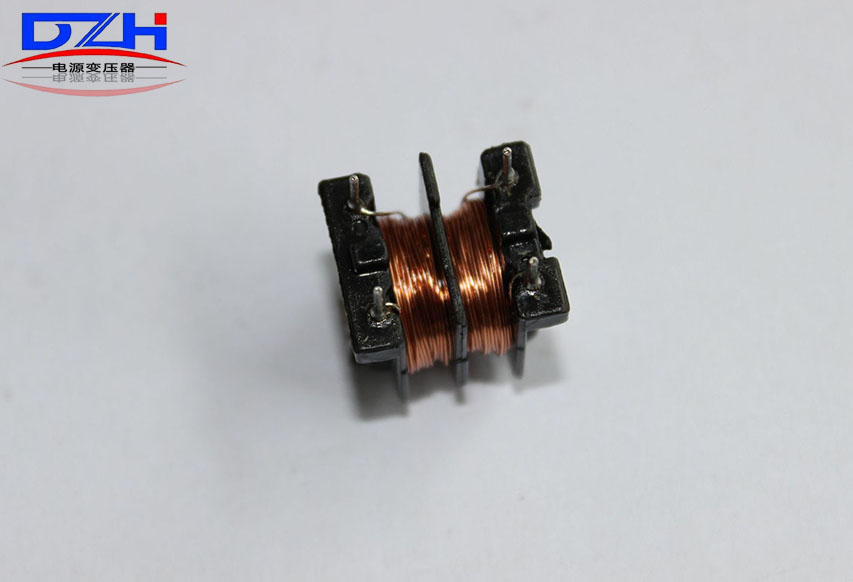

共模電感是在一個閉合磁環上繞制方向和匝數相同的線圈，它形成的四端口器件具有兩個尺寸相同、匝數相同的線圈，這兩個線圈對稱地繞制在磁芯上。磁芯材料通常為鐵氧體或非晶體。
二、工作原理
1、1、共模干擾抑制：當共模干擾信號（即同時出現在兩個信號線上且具有相同幅度和相位的噪聲）流過時，兩個線圈會產生相互增強的磁場，使整個線圈呈現高阻狀態，從而衰減干擾信號。
2、2、差模信號傳輸：當差模電流（即大小相同、方向相反的一對信號，通常是電路中的工作電流）流過時，兩個線圈會產生相互抵消的磁場，因此差模信號可以無衰減地通過。
三、特點
高共模阻抗：共模電感對共模干擾具有很高的阻抗，從而有效地抑制共模噪聲。
2、低差模阻抗：對差模信號，共模電感的阻抗很低，基本上不影響差模信號的傳輸。
3、頻率特性：共模電感的阻抗隨頻率的升高而增大，因此它在高頻段對共模干擾的抑制作用更強。
四、應用場景
1、電源濾波器：共模電感可以用作電源濾波器中的元件，以減小電源中的噪聲和干擾。它通常與其他元件（如電容、電阻等）一起使用，形成一個完整的濾波器電路。
2、信號傳輸：在差分信號傳輸中，可以使用兩個繞在同一磁芯上的線圈來傳輸信號。這種方式可以減小信號的損失和外界干擾的影響。
3、電磁屏蔽：共模電感可以用于電磁屏蔽，減小電磁輻射的影響，從而提高設備的電磁兼容性。
4、高速數據傳輸：在高速數據傳輸領域，共模電感被廣泛應用于傳輸線路的平衡和解耦，以減少信號失真和串?dāng)_，提高信號質量和傳輸速率。
5、變頻驅動器：在變頻驅動器中，共模電感可以有效地抑制由電源噪聲和開關干擾引起的共模干擾，從而改善系統的穩定性和可靠性。
